Das Ergebnis einer Gamma-Messung ist eine Liste, die angibt wie viel Strahlung mit einer bestimmten Energie gemessen wurde. Die „Menge“ an Strahlung wird als Anzahl an Impulsen angegeben.
Vertiefung:
Man spricht bei der „Menge“ an Strahlung von Impulsen, da die im Detektorsystem auftreffende Strahlung in elektronische Impulse umgewandelt wird. Diese können beispielsweise von einem Computer gezählt werden.
Eine derartige Liste könnte beispielsweise so aussehen:
Tabelle mit den gemessenen Impulsen (rechte Spalte) bei den jeweiligen Energien (rechte Spalte). Wenn Sie mit dem Slider die Liste durchblättern, sehen Sie bei verschiedenen Energien deutlich höhere Impulse als in den meisten anderen Bereichen.
Nebenbei:
Die Energie wird in Einheiten von Elektronenvolt (abgekürzt eV) angegeben. Die Einheit 1 keV ist das gleiche wie 1000 eV, d. h. einfach eine verkürzte Angabe des Wertes. Gleiches kennen wir bei der Angabe einer Masse; 1 kg ist das gleiche wie 1000 g.
Eine derartige Tabelle ist aber relativ unübersichtlich. Oder können Sie sofort sagen, bei welcher Energie die größte Anzahl an Impulsen gemessen wurde?

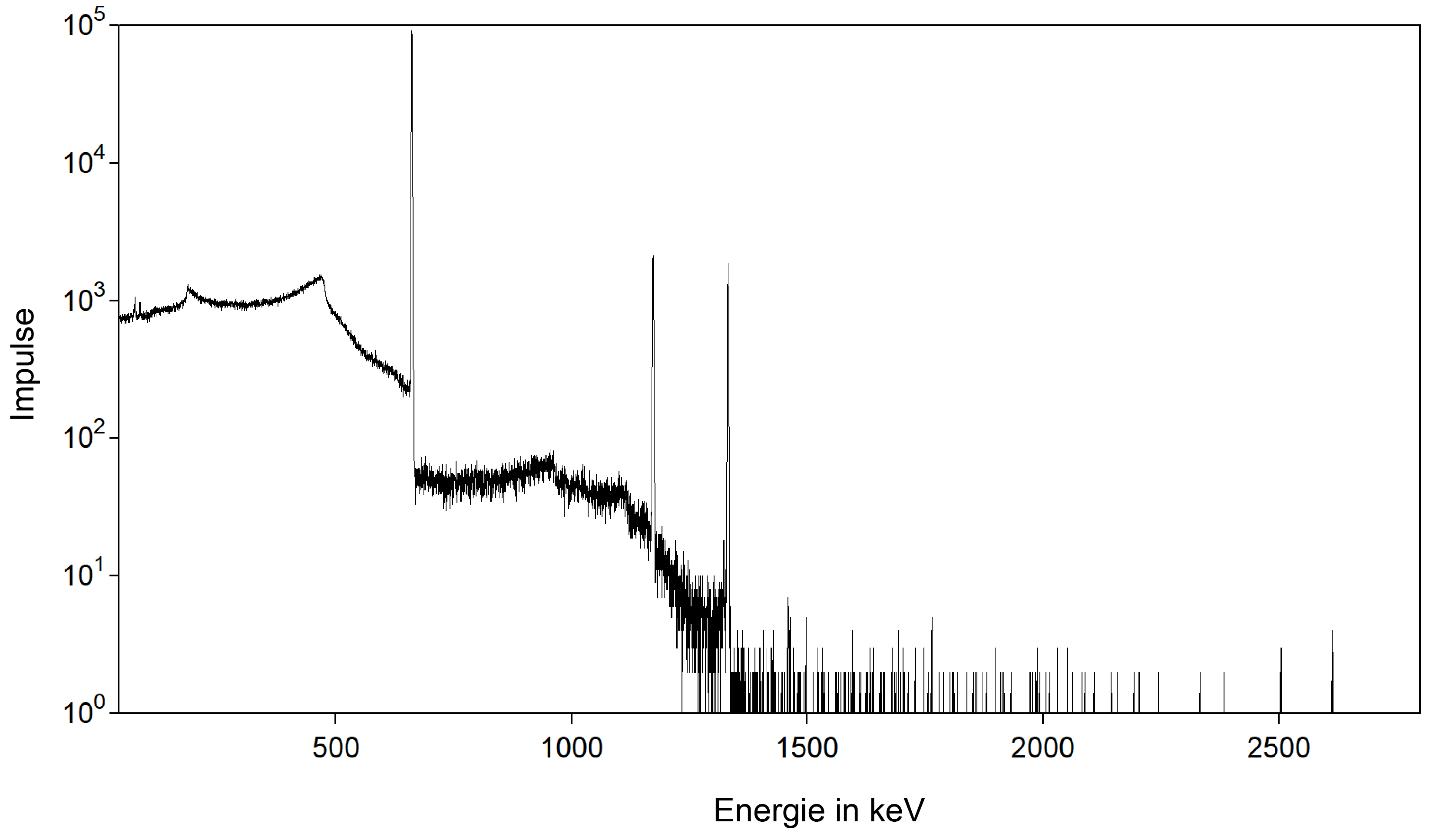

Deshalb hat es sich als vorteilhaft erwiesen, die Werte der Liste in einem Diagramm darzustellen. Das folgende Diagramm zeigt die Werte aus obiger Liste.
Auf der waagerechten Achse mit der Bezeichnung "Energie in keV" sind die einzelnen Energiewerte aus der Liste in aufsteigender Reihenfolge angegeben. In diesem Fall für Energien zwischen ca. 0 keV und ca. 2800 keV. Die genauen Werte der unteren und der oberen Grenze (46,48 keV bzw. 2788,01 keV) können Sie der Tabelle entnehmen. Der Übersichtlichkeit wegen wird nicht jeder Energiewert angeschrieben. Für jeden Energiewert wird nach oben auf der Achse mit der Bezeichnung "Impulse pro Kanal" die zugehörige Anzahl an Impulsen angegeben.
Diese Darstellung ist doch wesentlich übersichtlicher als eine Tabelle, oder?
Aufgabe:
